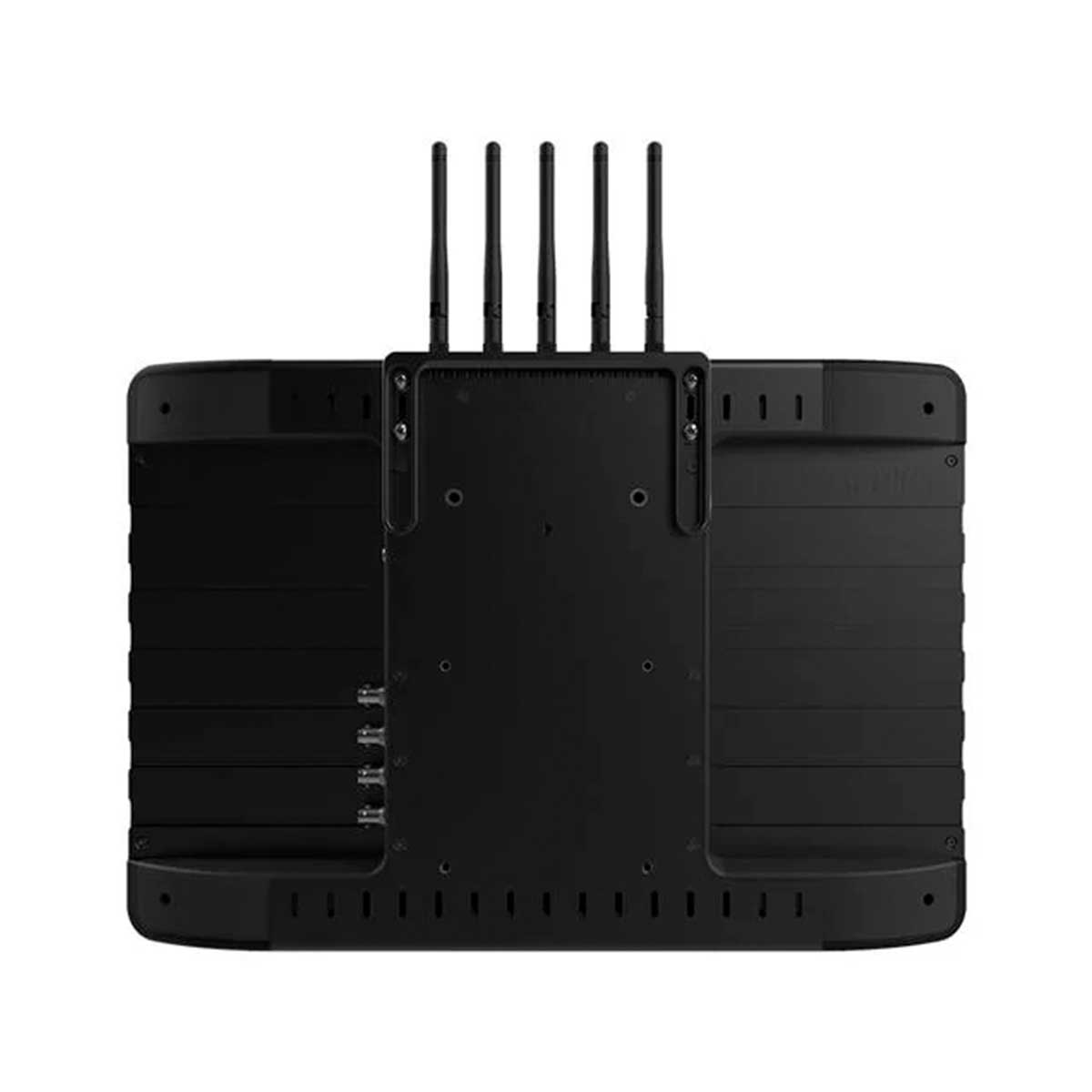

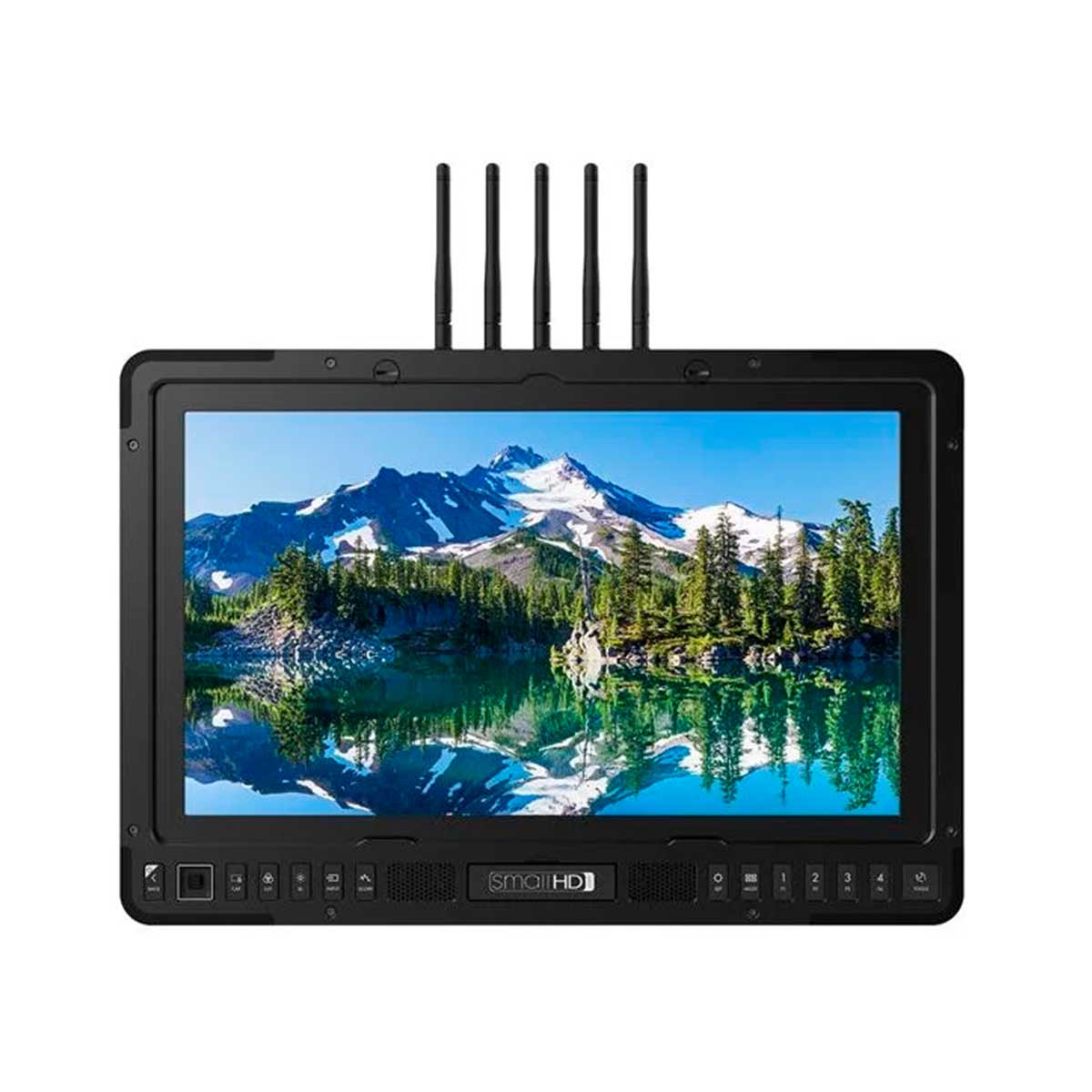

Small HD 1703 P3X BOLT Sidekick



Teradek Sidekick IIレシーバーを内蔵したリファレンスグレードの17インチプロダクションモニター
信じられないほどの色精度、昼光の可視性、および組み込みのゼロ遅延ワイヤレス。

モデル:MON-1703-P3X-SK-RX
入力:2x SDI、1xワイヤレス
出力:2x SDI、HDMI
ディスプレイ:17インチ、1920×1080、1000nits
ワイヤレス互換性:Teradek Bolt 500、1000、3000トランスミッター、SmallHD TXモニター

同梱品

本体 Vマウントバッテリープレート/DCケーブル(本体取付済) スタンド取付用VESAマウント(本体取付済) SDカード8GB(本体取付済) ACアダプター モニター取付用スタンド アンテナ×5 モニターフード

Brand

Small HD

仕様

環境

アイテムの重量(oz)
196

パッケージ重量(oz)
269.76

高さ(in)
11.7

幅(in)
17

長さ/奥行き(in)
2.5

コンプライアンス
FCC、IC、CE、RoHS

動作温度
32F-100F

保存温度
0F -104F

画面保護
オプションのアクリルスクリーンプロテクター

マウントポイント
上部、下部、左側、右側に複数の¼” -20&⅜” -16スレッド。モニターの背面にあるコールドシューズスタイルのレール。バッテリーブラケット取り付け用に利用可能なチーズプレート。 2つの追加の¼” -20スレッド用のコールドシュースロットを備えた利用可能なラピッドレールマウントインターフェイス。
建設
LCDパネルの4面ゴム衝撃保護を備えた完全陽極酸化アルミニウムシャーシ

表示

パネルタイプ
IPS LCD

対角サイズ
17

解決
1920×1080

画素密度
133 PPI

アスペクト比
16:9

アクティブエリア
16.52

輝度
1000ニット

コントラスト
1400:1

色域
100%DCI-P3

色深度
真の10ビット

視野角
垂直および水平178度

バックライトのタイプ
白色LED

調整可能なバックライト
はい-100-nitスタジオモードで6ステップで0-100

アダプティブカラー(YN)
番号

入力信号

3G-SDI入力タイプ
YCC 4:2:2 @ 10ビット:1920x1080p60、1920x1080p59.94、1920x1080p50、1080i60、1080i59.94、1080i50

HD-SDI入力タイプ
YCC 4:2:2 @ 10ビット:1080p30、1080p29.97、1080p25、1080p24、1080p23.98、1080psF30、1080psF29.97、1080psF25、1080psF24、1080psF23.98、1080i60、1080i59.94、1080i50、720p60、720p 、720p50、720p30、720p29.97、720p25、720p24、720p23.98
SD-SDI入力タイプ
YCC 4:2:2 @ 10ビット:480i59.94、576i50

オーディオ入力タイプ
HDMI&SDI-フロントベゼルのスピーカーまたはヘッドフォンジャックを介したモニター-最大8チャネルのメータリング
出力信号

3G-SDI出力タイプ
YCC 4:2:2 @ 10ビット:1080p60、1080p59.94、1080p50、1080i120、1080i119.88、1080i100

HD-SDI出力タイプ
YCC 4:2:2 @ 10-ビット:1080p30、1080p29.97、1080p25、1080p24、1080p23.98、1080psf30、1080psf29.97、1080psf25、1080psf24、1080psf23.98、1080i60、1080i59.94、1080i50、720p60、720p60 .94、720p50、720p30、720p29.97、720p25、720p24、720p23.98
SD-SDI出力タイプ
YCC 4:2:2 @ 10ビット:480i59.94、576i50

オーディオ出力タイプ
HDMI&SDI-着信オーディオストリームは、HDMIまたはSDI接続を介してダウンストリームに送信されます

コネクタのタイプ

SDI
2x BNC 3G入力および2x BNC 3G出力

HDMI
1x出力、HDMI Type-Aレセプタクル(フルサイズ)

オーディオ
モニター前面の1xヘッドフォンジャック

パワーイン
1x AC電源入力-3プロング90-260V、1x XLR 4ピン入力12-34VDC

パワーアウト
1x Lemo出力12VDC @ 4A最大

USB
1x前面USB2、2x背面USB2

コントロール

プライマリー
ジョイスティックナビゲーション、専用の戻るボタン。追加の専用ボタン:LUTの選択。バックライトレベル;入力スイッチ;設定メニュー;マルチビュー; 1-4ページの即時選択。ツールメニュー
レコードのキャプチャ
フロントベゼルの専用キャプチャボタン

データI / O

記憶媒体
LUT、キャプチャ画像、画像オーバーレイ、ファームウェアアップグレード、プロファイル保存用SDカード

USB
USBポートは、LUT、キャプチャ画像、画像オーバーレイ、プロファイル保存用のストレージデバイスをサポート-3x USB 2.0(背面に2つ、前面に1つ)

コネクタ
バッテリーまたは電源用のシングルXLR 4ピン12-34V DC IN、12V Lemo 2ピンOUT MAX 2A

電圧
DC:12〜34 VDC、AC:100〜240 VAC 50〜60 Hz

消費
20〜104 W

電源
含まれる

バッテリーの種類
ゴールドマウント、Vマウント、オプションのバッテリープレートアクセサリー

過負荷保護
はい

出力電圧
12ピン@ 2A(2ピンロックコネクタ経由)

バッテリー充電時間
バッテリー充電はサポートされていません

ソフトウェア

ピクセルズーム
ジョイスティックを介したスムーズなパンによる1.1-2xおよび2x-8xカスタムズームレベル

フレームガイド
プリセットアスペクト比とカスタマイズ可能

DSLRスケール
Canon 5DMkiiおよびCanon 7D

カスタムスケール
オーバースキャン用の画像クロップ&スケールツール。アンダースキャンの画像サイズと位置

アナモルフィックスクイーズ
.75x、1.33x、1.5x、1.66x、2.0x、2.5x、カスタム

画像回転
自動または手動制御

画像反転
自動または手動制御

相互変換
ワイヤレス→SDI、ワイヤレス→HDMI&SDI→HDMI

フォーカスアシスト
ユーザー調整可能なカラースタイルと強度

ピーキング
ユーザー調整可能な強度

偽色
レインボー、Arriスタイル、最大10バンドのカスタム

シマウマ
デュアル-ユーザー設定可能

波形
Luma&RGBスタイル、関心のある領域の強調表示でユーザーが完全にカスタマイズ可能

ベクトルスコープ
はい

RGBパレード
完全にユーザーによるカスタマイズが可能

ヒストグラム
Luma&RGBスタイル

画像キャプチャ
専用ボタンと画像ギャラリー付き

カスタムLUTS
ページの外観として、または設定メニューからシステム全体のカラーキャリブレーションとしてロード可能

LUTダウンストリーム
SDI 1またはHDMI Outで利用できます。出力プレビューページに適用されます。

LUTインポート
SDカードまたはUSBストレージデバイス経由

オーバーレイ
はい、不透明度スライダーと点滅設定で

ファームウェア
SmallHD統合ファームウェアバージョン3.5.1以降

オーディオメーター
最大8チャネル

無線

ビデオ入力
Teradek Sidekick 5アンテナユニット

TxをRxに遅延
1ミリ秒未満(0.001秒)

サポートされている解像度
HDMI(8-b RGB、YCC 4:2:2、YCC 4:4:4)およびSDI(10-b YCC 4:2:2)1080p60 / 59.94、1080p / 50、1080i60 / 59.94、1080i / 50、 1080p30 / 29.97、1080p24 / 23.98、720p60 / 59.94、720p / 50、480i60 / 59.94、480p60 / 59.94、576i50、576p / 50
ビデオ圧縮
視覚的に無損失

オーディオ圧縮
48 kHz 24ビットPCM

無線ネットワーク
5GHz

RFチャネルセレ
